常用之ANSI法蘭規格尺寸

RF

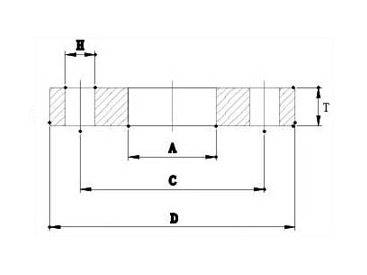

FF

美規 ANSI 150 LB Flange

英制尺寸	公稱尺寸	A	D	T	F	G	C	H	螺絲孔數	螺絲孔徑
Inch	mm	mm	mm	mm	mm	mm	mm	mm	孔數	孔徑
1/2	15	21	89	11.2	1.6	35	60	16	4	1/2
3/4	20	27	98	12.7	1.6	43	70	16	4	1/2
1	25	34	108	14.3	1.6	51	79	16	4	1/2
1-1/4	32	42	118	15.9	1.6	64	89	16	4	1/2
1-1/2	40	50	127	17.5	1.6	73	98	16	4	1/2
2	50	61.5	152	19.1	1.6	92	121	19	4	5/8
2-1/2	65	77.5	178	22.2	1.6	105	140	19	4	5/8

美規 ANSI 300 LB Flange

英制尺寸	公稱尺寸	A	D	T	F	G	C	H	螺絲孔數	螺絲孔徑
Inch	mm	mm	mm	mm	mm	mm	mm	mm	孔數	孔徑
1/2	15	21	95	14.3	1.6	35	67	16	4	1/2
3/4	20	27	118	15.9	1.6	43	83	19	4	5/8
1	25	34	124	17.5	1.6	51	89	19	4	5/8
1-1/4	32	42	133	19.1	1.6	64	98	19	4	5/8
1-1/2	40	50	156	20.6	1.6	73	114	22	4	3/4
2	50	61.5	165	22.2	1.6	92	127	19	8	5/8
2-1/2	65	77.5	191	25.4	1.6	105	149	22	8	3/4
