準確的數據是使供水網絡智能化的關鍵
i2O提供了一套智能網絡解決方案,以幫助自來水公司用有效的成本方式來因應全球面臨的重大挑戰。有效率洞察力和自動優化仰賴於即時準確的數據。
KELLER 的壓力傳感器提供高精度的要求能最適用在廣泛的網路應用上。
水行業的主要挑戰
i2O解決方案提供了一種快速且經濟高效的方式來應對行業所面臨的挑戰
dNet使您能夠將準確,可靠和負擔得起的i2O記錄器放置在網絡中的興趣點,配置,查看和分析整個記錄器資產中的數據。
oNet可以對整個網絡中的PRV和泵的壓力進行遠程控制和自動優化。
智能分配水於各網絡的範例
使用KELLER傳感器於i2O緊湊型外殼
自2008年以來,KELLER一直向i2O提供緊湊的傳感器接頭,以便在其數據記錄儀中使用。2012年,i2O開始開發一系列新的數據記錄儀,並與KELLER合作將D-Line PA-20D數據發送器集成到新產品中。i2O與KELLER開發一起開發了緊湊的定制外殼,該外殼結合了快速釋放聯軸器,並允許變送器直接與電路板連接,從而實現了模塊化的結構,有助於產品的組裝。
通過使用變送器的I2C總線接口,可以將壓力讀數直接從變送器讀取到記錄儀中。這意味著記錄器內無需模擬電路。為了在溫度範圍內達到i2O的高精度要求,需要通過KELLER進行專門的校準,並在製造過程中直接將其編程到變送器中。這使i2O能夠將準確,可靠且價格合理的記錄器推向市場,該記錄器可以提供及時且有價值的數據,客戶可以據此進行決策。
該項目的成功不僅取決於技術優勢,而且還具有兩家高能力公司之間緊密的工作關係以及客戶與開發部門,製造商和代表的直接聯繫的特點。
相關應用產品: PA-20 D (CUSTOMISED SERIES 20 D PRESSURE TRANSMITTER HEADER.)
客製化數位式壓力計LEO record,在SETEC應用中可用於不銹鋼製防水壓力記錄儀機。該設備可直接安裝在地上和地下的消防栓上。
節約用水和能源
大型城市的給水和分配系統需要一個完善的設計,並需要大量的投資、專業的管理和永久的維護,以及不時提供需要對當前和未來可能出現的問題進行水力分析。在校準進行液壓網絡分析能透過實測流量和壓力來提高供水和分配系統的效率和性能。減少水和能源流失在輸送效率低和水庫運行不足條件下,將可降低營運成本。
網絡模組驗證
任何液壓供水模組都必須通過使真實網絡於已知運行條件下,比較計算出流量和測量的流量和壓力,以檢測重大數據錯誤,從而進行驗證。在低負載下,在夜間情況下,所有測得的液壓等級(包含壓力)必須加起來幾乎等於準靜液壓值。其差異將指示衡量數據錯誤或大量未知洩漏。在高負荷情況下,由消防栓排放或其他合適的方式引起,應檢查主要網絡管的液壓阻力,其液壓等級表示液壓阻塞。
現場校準量測
現場量測是數據收集的一部分。進行現場量測涉及測試和記錄各種系統組件的性能,及記錄壓力、流量和水消耗的值,以確定實際的管道粗糙度。在數據收集的初始階段,這些測量值將作為對水系統記錄和人員初始收集的資料先進行檢查。
物理數據收集
• 測試供水幫浦和增壓幫浦以建立曲線特徵。
• 起始值損失的測試以確定管道粗糙度。
• 消火栓的壓力測試,包括局部高需求的區域和已知的低壓區域。
運營數據收集
• 在選定的關鍵位置進行連續24小時流量記錄(如水生產和主要管路)。
• 每小時對其他主要管路和大流量客戶進行流量監控。
• 在所有連續流量記錄位置進行連續壓力監控,並在選定點上進行瞬間壓力監控且均勻分佈在整個網絡上,如消防栓。
• 連續性的儲存層別(液壓量程)和其影響作監控(流入/流出)。
• 連續性監測高營運幫浦其排放流量和壓力的運行。
網絡模型校正
KELLER資料收集器可以平均分佈在各網絡上,同步記錄的實際壓力值、用於計算和微調實際的管道粗糙度,及查找及時阻力,如部分關閉的閥門等…,以實現兩者之間的最佳一致測量和計算粗糙度校正的液壓層級。
經過驗證和校正的網絡模組可用於檢測和導正現有網絡中液壓的問題,並在將來設計的網絡擴展時避免此類問題再發生。
相關應用產品: Digital Manometer LEO Record
養殖魚場水位監測與控制
位於Kemijärvi (Lapland) 的Villitaimen Osuuskunta養殖魚場養殖了幾種魚類,並將其出售給水力發電站。魚場的整個供水由靜水壓力保證,因為養殖場不使用任何水泵。水流是手動調節的,而KELLER PAA-36XW液位傳送器其探頭能監測水位和溫度。將GSM-2安裝在過濾器中,並通過SMS將數據發送到手機,告知水位和溫度。
遠端監控魚缸水位維持
Villitaimen Osuuskunta養殖魚場養植鱒魚,有幾種白色魚是河鱒和自己的母魚繁殖出來的。魚在養殖場中生長,直到兩到四年後才被出售給水力發電廠。因渦輪機的使用會影響魚類在河流系統內的遷移;因此,他們購買魚是放回河中以維持生態平衡。
成魚用魚缸。
整個供水系統都帶有靜水壓力。出於安全考慮,養殖場沒有使用水泵。這樣養殖場就不必依靠電力供應,可以為魚提供淡水,而不必考慮停電情況發生。過濾器的水流/水位由人工調節並將水閘淹沒在河中。在自由流過幾個魚池後,水流將生物帶回河中
可以從河流中抽出的水量受到法律法規的管制,這對養殖魚場業者至關重要。水溫越高,溶解的氧氣越少,必須從河中汲取更多的水才能使魚生存。其影響養殖場和員工且直接取決於魚群的健康狀況和其數量。
液位傳送器確保養殖場的生存
將KELLER PAA-36 XW KELLER液位傳送器和GSM-2資料收集器安裝在過濾器中來測量水位和溫度。GSM-2 負責每天向農場主樓的電腦發送一次儲罐填充水位資料。依據這些數據資料,可以了解水流量和溶解氧量的信息,並且可以手動調節水閘。
過濾器有時會堵塞河中游泳的各種物體,並導致水位下降。在這種情況下,GSM-2會向員工手機發出警報來通知(如:SMS, FTP i 或Email 通訊)。
GSM-2安裝在過濾器上
安裝 PAA-36 XW 的管夾
帶有外部天線的完整安裝。在照片中,養殖場主樓內有裝有魚苗和母魚。
由於養殖場僅依靠靜水壓力,故液位傳送器是保證其存在在並確保其過程平穩運行的最佳理想解決方案。
相關產品: Level Transmitters Series 36 X W
相關產品:Remote Data Transmission Unit and Data Logger GSM-2
輸水管上的壓力感測器
在惡劣環境下能可靠測量壓力。供水系統構成了現代文明的脊樑。大量的水必須能夠有效且可靠地在水源和最終用戶之間流過很長一段距離。供水系統中的洩漏不僅會導致寶貴的液體流失–其流失的水還會改變地下土壤,需要進行昂貴的維修。因此不洩漏的管道是正常的供應系統的關鍵部分所需要花費的。
因此,當在製造新的配管時,一開始就測試並記錄其洩漏密密性。驗證的過程稱為壓力測試,並要求管道在一個小時內能承受16 bar的壓力。壓力計顯示能使員工能夠在整個測試過程中追踪現場的壓力數值。且在如測試期間壓力值大幅下降則表示管道洩漏,可以在製造過程中將其修復。
建立測試壓力
管路壓力測試
卸除測試壓力(洩壓模式)
測量過程完成後,電腦將讀取壓力計記錄的測量值,並在圖表上繪製這些數值,提供給最終客戶參考。KELLER免費提供其相關需要的軟體。
現場壓力測試需要堅固、可靠且操作方便的儀器,能長時間自動記錄壓力和溫度(溫度波動會影響測試管道中的壓力)。BRINER AG是位於瑞士Winterthur的建築相關行業服務和零售公司的領先者,多年來一直使用 KELLER LEO Record,能自動資料收集和記錄並取得了巨大的成功。
BRINER AG 供應系統的銷售主管 Fabian Lenz 說:“LEO Record 操作非常簡單,即使是臨時員工在簡短的介紹後,也能在無人監督的情況下使用它。”
相關產品: Digital Manometer LEO Record (Ei)
測量溢出污水的智能解決方案
溢出污水是一個大問題,因為會污染環境。在下列範例中您將了解荷蘭 KELLER 如何成功使用DCX-22AA datalogger i 和其 "Logger" 軟體來解決溢出污水問題。
當下雨量超過下水道處理能力時就會發生淹水。如果沒有適當的設備排放,因在很短的時間內積聚大量的雨水,會產生巨大的壓力使得下水道蓋爆開發射到空中。
為了減少這樣的狀況,在下水道系統許多地方都建有牆。在牆的另一側,有一條河或一條運河。其在必要時,可以將多餘的水會引流回大自然中。
當然,這只是在緊急情況下的選擇。因地方政府受中央政府的約束,必須對排放的數量和倒入水道的水總量進行登記。KELLER "Logger" 軟體能計算出排放的總量,而DCX-22 AA能測量水位高度。其實例如下:
DCX-22 AA被安裝在下水道系統中,其液位傳感器盡可能放置在低的位置,但不能在殘渣層中。電池罐正好安裝在人行道或街道上的人孔蓋下方。
在“"Logger”軟體中設置三個觸發級別,其資料收集器可以提高觸發級別。
Trigger i 1用於啟動加速紀錄。
Trigger 2切換正常資料收集速度。
Trigger 3是來計算流量和淹水量。
下圖使其更易於理解。
專案過程
1. 下大雨充斥著下水道。
2. 下水道無法處理超量的水。
3. 下水道排放桶已填充。
4. 一旦水位超過“ Tri gger ON”值,DCX-22 AA就啟動並開始每分鐘測量一次。
5. 當水流過內部閘,便稱為正式淹水。
6. 當水回到“ Tri gger OFF”值以下時,DCX-22 AA每小時以1次測量值切換回正常數據記錄,且淹水已被排除
7. 使用Logger DCX可以讀取DCX-22 AA的資料。
8. 特殊的轉換模組按以下方式計算流量和體積:
a. 從每個被測量的液位傳送器的水位中扣除計算。僅保留下水道閘頂部的水位。
b. 從所有剩餘的水位中計算出平均水位,並使用Poleni公式將其轉換為流量(體積/時間)。
c. 將平均流量乘以溢流的總耐力(結束日期/時間開始日期/時間),得出溢流廢水的總體積(時間*體積/時間=體積)。
9. 最後,我們的軟體會製出淹水位置的正式報告。
流量如何計算?
1. 使用我們的軟體可以讀取DCX-22 AA的資料(資料收集器用於讀取GSM i -2文件)。
GSM-2的優點是可以數據無線傳輸;也就是說,用戶不需要在現場就即可查取數據。
2. 特殊的轉換模組按以下方式計算流量和體積:
a. 從每個測量的水位(即測量液位傳送器)中減去計算值。僅保留下水道閘頂部的水位。
b. 從所有剩餘的水位中計算出平均水位,並使用Poleni公式將其轉換為流量(體積/時間):Q = mxbxh 3/2 。
c. 平均流量乘以溢流的總耐力(結束日期/時間-開始日期/時間),得出溢流廢水的總體積(時間*體積/時間=體積)。
3. 最後,我們的軟體會製出淹水位置的正式報告。
報告作為預防決策的依據
Waterschap i是荷蘭水管理的公家單位,其用KELLER軟體所建立的報告是用於統計淹水的次數和排入“ Waterschap” i的廢水量。當淹水太頻繁時,中央政府可以強迫當地政府建造一個廢水緩衝池來舒緩(容量為數千立方米的大型圓形混凝土水箱) 。
廢水緩衝池的建造
在這個緩衝池中,多餘的廢水被緩衝,並在可能的情況下被幫浦排放到廢水清潔位置。
廢水清潔設施。
相關產品:Data Collector DCX-22 AA
廢水液位監測
自2007年以來,波蘭KELLER已安裝了5000多台46 X系液位傳送器於廢水應用中。其傳送器主要用於新建或升級的電梯站裡。
46 X液位傳送器主要用來監測廢水液位器,而浮動開關則用作輔助控制元件。46 X的主要優點是帶有金屬耐化學腐蝕的AL2O3膜片,與壓阻傳送器中使用的薄鋼膜片相比,其更能抵抗機械損壞。另一個很大的優勢是在現代數位電子技術中,能使許多用戶利用MODBUS i 通信以及可自由擴展的4…20mA輸出。且46 X傳送器的其傑出的穩定性也能非常適合在艱苦環境的應用上。

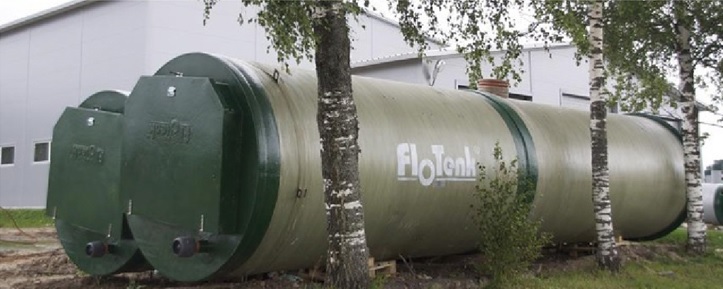

升降梯站
相關產品:Capacitive Transmitters Series 46 X
防止油脂積聚導致泵故障的防污解決方案
在廢水量測中,準確的讀數對於確保泵正常運行至關重要。在這一領域的故障會導致不衛生的廢液溢出i和昂貴的泵機器的維修費。
設備故障導致的錯誤量測
在Newport新聞中, Virginia州有幾家餐廳在同一廢水站區域開業。其廢水中有大量油脂會導致現有的液位量測設備出現錯誤,且造成故障。
過時的解決方案
油脂會積聚在液位傳送器,堵住管路壓力端口,並阻塞液體的自由流動,使得無法將靜壓壓力正確應用於感應隔膜。備份的浮球開關,其目的是在液位傳送器發生故障時觸發泵,卻因油脂的積聚阻塞了浮球的機械操作。當液位傳送器和浮球開關無法運行時,會使受影響的廢水站發生故障,如讀取過多的廢水,或是太少,可能導致泵連續運行或根本無法運行。
Kynar®隔膜具有卓越的耐磨性和耐穿刺性
幾家儀器公司提供防污產品,但這些產品僅提供其現有和不適合微小變化的解決方案。其儀器使用的是鐵氟龍包覆的隔膜,其膜片相對較軟且易於刺穿;並用螺栓和支架安裝一個笨重的防護罩。然而,這些防護罩會從廢水中收集碎布、油脂和生物固體,而導致錯誤的讀數。
Newport 新聞官員聯繫了KELLER,並使用36 XKY其在美國也稱為LevelRat,為廢水液位測量提供了一種獨特的方法。
與其他"防污"解決方案相比,36 XKY採用更堅固的 Kynar® i 隔膜提供卓越的耐磨性和穿刺性。這設計最大幅度的減少了36XKY的外形並打造出更時尚的設計且需笨重的防護罩,一個真正不受污染的儀器。
污水處理廠
KELLER 36 XKY傳送器使過去因油脂積聚使用笨重的防護罩而導致泵故障已成為過去。
該解決方案將鐵氟龍不沾黏的品質與出色的韌性和耐磨性結合在一起。
相關產品: Level Transmitters with Kynar®-Diaphragm Series 36 XKY
連續液位測量取代浮球開關
使用KELLER 26 Y液位傳送器可將浮球裝置轉換為現代解決方案,並能提供連續測量系統來控制廢水的液位。
低效率的廢水液位測量系統
客戶需要廢水液位測量系統,該系統最初是通過浮球開關來解決的。開關1會在液位降至最低時使水箱注滿,開關2則會停止當水箱注滿到最大水位,而開關3則發出警報,提醒您不要重新注滿水箱。
選擇捷徑
公司選擇KELLER 26Y液位傳送器取代使用浮動開關。
靜壓量測在廢水應用中,與浮球開關相比,其主要優點是:
• 靜壓液位傳感器不能將泡沫檢測視為液體的液位,因此可以提供精確的液位值(如超聲波傳感器就是這種情況) 。
• 由於內部沒有機械零件,故不會有錯誤信號。
• 能連續測量。
• 可以從顯示錶頭上讀取液位數值。
污水 i 泵站配有連續測量系統,可控制廢水容量。
針對液位量測系統測量廢水容量範例
相關產品: Level Transmitter Series 26 Y
地下水無線監測系統
自2007年以來,波蘭地質研究所一直在使用近200台KELLER DCX-22資料收集器。由於需要自動執行監視過程,因此遠程傳輸數據和資料收集器GSM-2似乎是理想的解決方案。資料收集器通常放置在稱為客製的測壓井中。由於其高度堅固的機械構造(防水不銹鋼外殼)和極低的電源供應要求,這也是滿足客戶需求的理想解決方案。
GSM-2 模組允許通過 GSM i / GPRS i 使用 SMS、FTP i 或電子郵件通信進行資料傳輸。此外,收集的數據資料保存容量為 57'000 個樣本在緩衝區中,這還提高了收集數據資料的安全性。安裝在內部的氣壓計允許使用極穩定的絕對壓力感應器且無毛細管來進行液位測量。
本應用中使用的液位感測探頭是PAA-36 XW,總誤差範圍為0.05%(0...40°C),並通過可選的Pt1000傳感器執行水溫量測,其精度達到0.1°C。低壓(LV)的電子設備僅需要3.2V的電壓供應,這保證了多年的電池壽命。其沒有使用毛細管的也消除了濕度問題,大幅地提高了系統的可靠性。
GSM-2模組安裝在有測壓計的塑料管中
目前全國共有350個GSM-2模組安裝在地下水監測系統,並將水位和溫度信息直接發送到位於華沙的主控制站和數據庫。
相關產品:遠程數據傳輸單元和數據記錄器GSM-2
相關產品:液位探頭36 XW
相關產品:水位數據收集器DCX-22 AA
鑽孔滲透測試
鑽孔滲透測試是荷蘭的一項發明(50年代後期),多年來一直被用作土壤調查的經濟方法。這些測試可以很好地反映土壤結構和不同土壤層的能力。其被廣泛用於所有由於鑽井、建築物等等導致土壤有效負荷發生重大變化的薄弱土壤區域。
鑽孔滲透測試是指以2cm/s的恆定速度將圓錐探頭(直徑為36 mm的圓錐形尖端)壓入地面。為了克服土壤摩擦,需要很大的反作用力,因此用一種特殊的重型卡車將探頭壓入地面。
鑽孔滲透測試車其鑽頭壓入地面
鑽孔滲透測試結果以水平圓錐鑽頭阻力和垂直圓錐鑽頭深度的圖形表示。傳感器在圓錐鑽頭滲透測試的其圓錐鑽頭除了可以測量土壤阻力之外,還可以測量圓錐鑽頭的傾斜度、摩擦比、土壤溫度、電導率和水張力。對於最後一個參數,使用了PA-21Y。
水張力是一個非常重要的參數
在弱土壤中建造房屋或高速公路時,例如在以前的沼澤或河邊/三角洲上,必須將壓縮土壤以避免下沉。土壤是顆粒狀和水的積累。其出於建築目的,在地面上先放置有效的負載重物,先壓縮土壤,然後才能再開始建造。
鑽孔滲透測試報告和鑽頭測試。
土壤液化導致結構破壞
如果土壤被壓縮太多,地下水將無法很快找到出路,地下水的靜壓壓力會上升太多,導致不需要的土壤移動或漂浮-堤防或建築物可以完整的漂浮起來!這種現象稱為土壤液化,這意味著土壤就像液體一樣。且也可能發生在地震。流沙就是土壤液化的一種形式,或許你已經知道這種現象了。
土壤液化對集聚區的影響可能極為嚴重。建築物其基礎直接承擔在沙上,液化發生將會突然失去支援。這將導致建築物的劇烈和不規則沉降,從而導致結構損壞,包括地基裂開和建築物結構本身損壞,或者即使沒有結構損壞,其後仍可能無法使用。
地震液化
如果建築物的地基和液化土之間存在薄薄的非液化土的外殼時,可能會發生"沖剪"型的地基破壞。不規則的地面沉降還可能破壞地下公用設施線路。液化土壤流過地殼層所施加的向上壓力會使薄弱的地基板破裂並通過服務管道進入建築物,且使水流入可能導致損壞建築物和電力服務。建在樁基上的橋樑和大型建築物可能會失去附近土壤的支撐並變形,再搖動後會傾斜。
橫向擴散的危險
傾斜的地面和河流或湖泊旁邊地面可能會有液化土壤層的滑動(稱為"橫向擴張"),從而在地面上產生大裂縫或裂隙。它會嚴重使建築物、橋樑、道路和相關服務,如水、天然氣、下水道、電力和電信等造成重大損害。由於浮力,埋入的水箱和水溝蓋可能漂浮在液化的土壤中。如果是堤防或其地基的材料發生液化,如防洪堤和水壩等可能會失去穩定性或坍塌。
簡而言之,我們可以得出結論,測量水的張力將提供最大有效負載力和防止土壤液化的準確資料
相關產品: PA-21 Y
俄羅斯火車站的飲用水和技術用水監控
為了獲得俄羅斯領土上地下水的開採許可證,有必要根據俄羅斯《地下土壤法》進行水位測量。
俄羅斯最大的工程公司之一,使用KELLER產品來控制主要關鍵火車站的飲用水和技術用水。
俄羅斯火車油井中KELLER的傳感器
俄國的“地下土壤法”(第二節,第11條,第12條,第7條,第三節,第27條PP)對工程公司直接提出了水位量測的要求,以便他們獲得開採地下水權的許可證(在俄羅斯領土上為每個孔發行)。
KELLER提供了26個Y液位傳送器,其已安裝在整個俄羅斯聯邦全境。這些傳感器用於監測和控制主要關鍵火車站的飲用水和技術用水。KELLER的客戶是俄羅斯最大的工程公司之一,由於極具競爭力的價格和迅速的交貨時間,故選擇了使用KELLER的液位傳送器。
數字顯示器 Evco EVК-512
1.數字顯示器EvcoEVК-5122
2.輸出管路
3.測壓管
4.KELLER 26 Y液位傳送器, 4…20 mA
5.沉水式幫浦
安裝了KELLER 傳送器之井的位置
相關產品: Piezoresistive Level Transmitter Series 26 Y
KELLER水位監測系統在Chernogorsk礦床露天採礦中的應用
Novageo” 勘探隊在俄羅斯Norilsk地區的Chernogorsk礦床針對有色金屬和珍貴露天礦床(黃金、鉑金金屬)進行地質力學和水文地質鑽探及地下水水位和溫度技術測試。
探測員“ Novageo”
在Chernogorsk礦床冬季的平均溫度達到-31°С(有時甚至高達-45°С)。在實驗性過濾工程和水文研究的最前端,KELLER的客戶在14口水井配備了KELLER靜壓壓力(液位)和溫度探頭,並配有獨立的DCX-22 SG 資料記錄器 i。探測器正在監測位於400-500M深度的永久凍結土壤下的地下水位和溫度。
其感探頭安裝在下穿孔端的金屬柱中,其內徑為33-40 mm,且感測探頭的電纜穿過該柱。有管柱的井其上部在永久凍土層間隔內凍結。
在安裝鋼柱的內部安裝了水位監控系統後,井口配有保護性金屬井口箱,以及資料收集器的電氣連接,以便通過K-114A電纜(with option 7)複製收集資料並介面轉換。
這些結果還將有助於澄清二星塊的過濾和電容參數。
Chernogorsk 礦床
Chernogorsk 的露天採礦
相關產品:Autonomous Data Collector DCX-22 (SG)
位於Salar de Atacama的滷水生產地
位於智利北部Salar de Atacama的礦業公司Rockwood Litio已經實施了KELLER DCX-22 AA CTD 資料收集器來監控其油井,因其環境限制,液位資料非常重要。
Salar de Atacam 製造地
確定地下的水位和鹽分
該操作的目的是確定地下水位及其鹽分。
該數據直接涉及以下操作:首先從礦山中提取鹽水,然後從鹽水中提取鋰。
Salar de Atacam 製造地
由於智利當局對採礦公司的環境限制,故水位數據非常重要。
獲得的資料如下:
a) 地下水位的變化
b) 從井中提取的水的變化
c) 提取後含水層的開採
Salar de Atacama是智利一個非常受歡迎的旅遊勝地,因此採礦公司必須格外小心,因為過多的取水可能會導致無法彌補的生態破壞。
電導率資料也能檢索,因為它與水的鹽度有直接相關,而鹽度又與水中的礦物質(如鋰)有關。
Salar de Atacam 製造地
由於Salar的河水具有腐蝕性,因此為該專案使用了專門的KELLER鈦合金傳感器。選擇 AA 選項是為因應沙漠環境中會遇到極端的溫度波動。其白天溫度高但夜間溫度凍結,如果通風,最終將導致電纜內部出現冷凝。
相關產品:Data Logger with Measurement of Conductivity DCX-22 AA CTD
鑽石礦的露天開採
Grib礦位於阿爾漢格爾斯克州俄羅斯Mezensky區,是世界上最大的鑽石礦床之一。在冬季,溫度可能會達到-25°С(有時甚至高達-37°С)。“ Arhangelskgeolrazvedka”勘探人員對地下水位和溫度進行了很好的鑽孔和監控。這些井配備了KELLER水位監測系統,使客戶可以節省特殊的車輛和額外工作人員的費用,因為他們必須在難以接近的偏遠地區進行數據讀數。
節省特殊用途車輛和額外的工作人員
該公司在礦床周圍5公里半徑範圍內進行水位和溫度監測。在2011-2014年間,共有81口井(深度為20-270米)被鑽孔以監測水位。井內裝有81個KELLER的水位監測系統,包括PAA-36 X W靜壓壓力(液位)和溫度感測探頭,以及59個GSM-2\GSM-2 BOX模組,其用於自動資料記錄和GSM i傳輸數據。
使用自動水位監測系統可以節省特殊用途車輛和額外的工作人員,其在難以到達的井中進行偏遠人工監測。

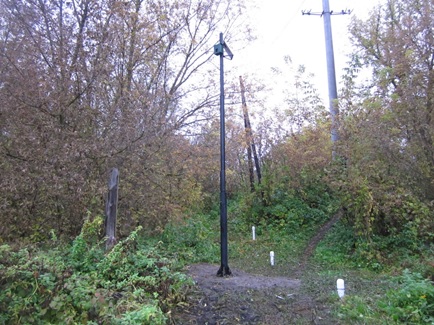

在難以到達的位置安裝液位管
安裝 GSM-2 box
只要監測網由集水井組成,就可以只使用一個GSM-2 BOX 模組來記錄和傳輸資料,這些數據從同一群集中5至10米的兩到三口井中傳輸。其使客戶能夠將監測 81個水井所需的 GSM-2 模組數量從減少到 59 個。因此,客戶只需購買比預期少的22個GSM-2模組,這大約佔所有監測價格的15%該項目中的設備。

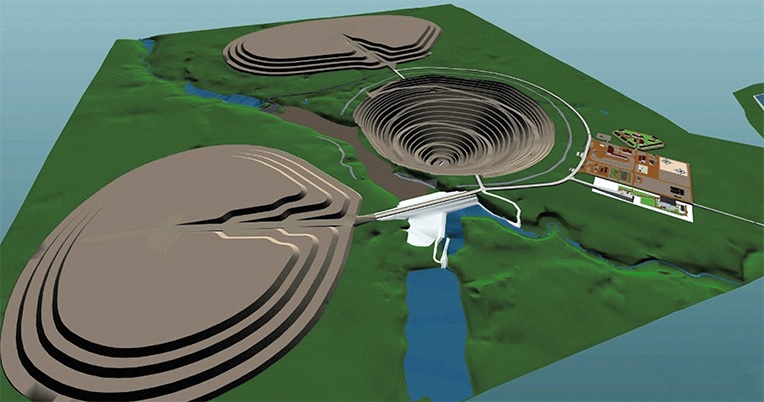

The Grib 礦
GSM-2 \ GSM-2 BOX模組電池能夠提供多個液位感測頭。另一方面,即使在低溫環境下(-25…-35°С)下,其有低水平或不穩定的GSM信號,該模組仍可以每天記錄和傳輸資料一次並維持數年。在整個開發期間(2011-2015年),客戶無需更換設備中的電池。
相關產品:Highly Precise Level Transmitters Series 36 X W
相關產品:Remote Data Transmission Unit and Data Logger GSM-2
相關產品: GSM-2 Box
鑽石礦脫水
採掘企業“ Severalmaz”對阿爾漢格爾斯克州Lomonosov鑽石礦的露天開採進行井中鑽孔和監測地下水位和溫度。冬季的平均溫度可降至-25°С(有時甚至下降到-37°С)。
地下200米的地下水位和溫度監控
客戶通過週圍探鑽的幾個排水井將地下水從露天礦井中抽出。在2013年至2015年間,這45座排水井均配備了KELLER DCX-16 VG液位和溫度感測探頭,包括資料收集器 i。
資料收集器使用小口徑
客戶選擇此解決方案,是因該產品可應用於直徑20mm(DN 17 mm)、200-300 米的地下管路,且其誤差很低。
DCX-16液位感測探頭其直徑僅為16 mm,可用於急需高精確度的重要位置。
相關產品:Autonomous Data Collector DCX-16 (VG)
水井液位量測
KELLER 液位傳感器用於以可靠和精確的方式測量井中靜態和動態的水位。
為什麼要測量井水?
液位測量至關重要,因為它提供有關井和抽水設備性能的資訊。適當的測量和資料分析能夠主動識別井何時需要預防性維護工作,因井槽外殼惡化的程度增加。積水越大,進入井中的水越少,導致水位下降。這降低了機電幫浦的效率,進而導致從井中抽水時產生更高的電費。
液位測量與流量測量相結合,還可以提供有關抽水設備狀態及其工作效率的信息。必須在泵設備完全失效之前診斷其磨損。這將有助於避免大筆維修費用。
空穴現象
氣體式幫浦配備沒有防水裝置是很常見的,故缺乏即時資訊。可以使用數位式或類比信號液位傳感器,通過PLC對變頻器進行程式設計,以保護幫浦設備不受液位變化的影響。
傳感器保護
能安裝一個可以插入傳感器的槽或軟管是非常重要的,可以確保正確的操作和延長電纜的使用壽命。在升降機中還包括乾燥劑和乾燥管來測量相對壓力,以避免水分進入傳感器內部。
使用資料收其器(Datalogger) i 和GSM i進行測量
KELLER 能提供廣泛的各種液位傳感器,包括資料收集器。其能存儲感應器上保存的所有歷史資訊,並隨著時間的流逝,還可以分析井的行為,從而有助於診斷任何潛在的問題。
使用 EV06 數位顯示器進行液位測量
帶有嵌入式凹槽的井
使用 GSM-2,資訊和警報可以直接中繼到管理者或操作員以防止即時的錯誤。GSM-2 允許您在需要資訊時能通過短信、電子郵件或網站將數據資料發送到手機。
相關產品:Digital Indicator and Controller EV-06
相關產品:Remote Data Transmission Unit and Data Logger GSM-2
靜態地下水的量測
在過去的地下水測量中,們使用測量鋼或塑膠扁平的電纜線開關,並懸掛在井中,當開關碰到水時就會發出聲音信號來測量地下水位高度。
具有自主性的級資料收集器來進行地下水量測
如今,這些測量可以使用KELLER的DCX-22和DCX-22 AA液位傳感器自動進行。DCX-22(AA)是自主性的資料收集器 i,其為一個液位傳送器、微處理器和電池存儲器的組成。
它們被預先程式設計來執行測量(如每6小時一次),然後將此測量值存儲在記憶體中,再返回睡眠模式。在休眠模式下,其電池壽命長達10年。資料程式設計和數值讀取是通過 K-114 A USB電線和KELLER的記錄器5.2基於Windows 的軟體完成的,該軟體需在筆電或桌上型電腦上運作。
看下方圖例
DCX-22(AA)資料記錄器只能測量傳感器隔膜上方的水柱(E)。然而,大多數地質學家對於井頂部到井實際水位的距離感到興趣。如果您查看第二個圖,這種測量方法就會變得非常清晰。並非常簡單的將水柱轉換為"水深"。
在資料收集器中,其總安裝深度 (B)被程式設計為被動參數。當從安裝深度中扣除測量的水柱時,"水深"值(F)則保持不變。因此,計算公式為 B-E = F。
一個很重要的事情是大氣壓力的補償。當液位傳感器放置在液體中時,它會測量液體柱+空氣柱,其空氣柱位於水面上。如果不進行校正,測量值則將不正確,因為1mbar等於1cm的水。因此,必須從靜壓壓力中扣除大氣壓力。
有幾種方法可以做到這一點。傳統液位傳感器最常用的方法是使用毛細管,其毛細管是液位傳感器電器接續的電纜,因此氣壓可以"推回"隔膜的反面。這種機械式氣壓補償具有一種風險,即如果管內冷凝,將導致液位傳感器的損壞。
另一種方法是使用第二個壓力傳送器來測量空氣壓力。當液位傳送和氣壓(又名aka baro傳感器)的信號相互抵消時時,純水柱仍然會存在。
DCX-22 和 DCX-22 AA 之間的區別是 DCX-22 AA 中大氣氣壓的補償,該感應器在電池組中有第二個(氣壓)壓力傳送器,並位於井的頭部。且DCX-22 AA 可以存儲靜壓、氣壓和水位大氣壓力的補償。
然而DCX-22始終需要一個單獨的氣壓資料收集器來收集紀錄氣壓。
使用KELLER的DCX-22 AA有一個條件:壓力傳送器不能被淹蓋。否則無法進行大氣測量。
KELLER 的模組化軟體允許在測量網路中同時使用 DCX-22 和 DCX-22 AA,因為 DCX-22 AA 的大氣壓力也可用於對 DCX-22 或被淹沒的 DCX-22 AA 的靜壓壓力來進行大氣補償。
相關產品:Data Collector for Water Levels DCX-22 AA
美國國家氣象局記錄因特殊天氣影響造成的死亡。在2013年NWS報告中,在21 個州有 82 人死於山洪和河流洪水,其中有45%是因為試圖穿越被洪水淹沒的道路死亡。
威脅生命的天氣狀況
美國國家氣象局記錄因特殊天氣影響造成的死亡。在2013年NWS報告中,在21 個州有 82 人死於山洪和河流洪水,其中有45%是因為試圖穿越被洪水淹沒的道路死亡。在南加州的一個市鎮,一輛汽車被沖走,導致司機死亡。事故有時候發生在橋上,因為大雨期間經常被山洪沖走造成駕車者驚慌;也因此使該城市損失了近50萬美元的和解金。
低效率的手動解決方法
事故發生時,城市工人的任務是開車到巷道現場,目視監測路面的沖刷情況。當沖刷似乎迫在眉睫時,工作人員會豎起路障來封鎖道路。但是,由於降雨/山洪災害事件通常發生在一夜之間,工人不可能即時抵達封鎖,故此方法是不可靠的。不可預測的條件使得難以確保嚴格遵守操作程式。城市維護經理意識到必須用自動化解決方法才能可靠地提醒他們即將發生道路沖刷,以避免再次發生意外。
透過GSM通知洪水警報
經過廣泛的線上研究,市政府官員確定KELLER GSM i遠端資料傳輸單元是一個可能的解決方案。此GSM元件透過通過 GSM蜂窩式網路來傳輸水位或壓力資料來運作。液位偵測可經由各種儀器收集,並提供標準類比(4-20mA、0-5 VDC、0-10VDC 等)或數位 RS485 i / SDI12 i 輸出。該系統的主要優點是能夠向維護人員發送遠端警報,使他們意識到即將發生的道路沖刷,無論一天中的什麼時間。與KELLER溝通後,使用了GSM和Acculevel潛水液發射機在內的系統,用於在容易發生洪水的關鍵地點安裝。KELLER America 為系統的設置、安裝和程式設計提供了技術支援,使負責的城市工作人員能夠收到指示水位上升的短信警報。實施後,城市從人工過渡。
與KELLER美國分公司溝通後,使用了GSM和沉水式液位計,並安裝於容易發生洪水的關鍵地方。KELLER美國分公司提供了技術支援、安裝與系統規劃讓負責的城市工作人員能夠收到指示水位上升的短信警報。實施後,該市從人工設置的臨時路障替換成永久性閘門能在洪水發生時關閉。
KELLER 可以提供精確的液位感應器、並與遠端傳輸及軟體結合應用,為國家氣象局提供完整的系統來解決問題,如識別山洪暴發跡象並立即報告的系統。 讓國家氣象局決定使用KELLER產品是因為能透過簡訊就能簡單、快速並可靠的提供訊息避免更多的事故發生。
相關產品:Level Probe 36 X W
相關產品:Remote Data Transmission Unit and Data Logger GSM-2
水壩水位監測是一項基本測量。主要的要求是可靠性(防雷保護)和非常高的精密度。Keller 36 XW 液位感測探頭可滿足以MODBUS i通信形式提供附加價值的所有要求。
在波蘭,數百座水壩中已安裝了數百台KELLER PAA-36 XW液位傳送器。通常由於濕度問題會使帶有表壓壓力傳感器的毛細管解決方案是不可接受的,但因RS485 i MODBUS通訊能使所有PAA-36 XW的表壓傳感器能很容易地經由MODBUS與氣壓計作通信。在非常強大的額外防雷保護下,使液位感測探頭幾乎“不朽”, 因為過去經常發生但自2009年以來就從未發生過一次故障。而除了沒有濕度問題外,使用絕對壓傳感器還可以提供長期出色的穩定性,其總精度為0.05〜0.1%。
相關產品: Level Probe 36 X W
MOSE閘門系統競標使威尼斯得以延續
威尼斯擁有175條運河和眾多水道,有陷入沉沒的危險。因日益惡化的氣候變化和全球變暖導致海平面上升,給城市帶來異常的漲潮和洪水。加上從潟湖下方抽出的地下水,威尼斯也已經沉沒了好幾年。儘管發現了問題,但只能減緩過程,而不是完全停止。目前已經設計了一個稱為MOSE的閘門系統來説明拯救情況。
受漲潮和洪水的困擾
威尼斯建於瀉湖上,1987年被聯合國教科文組織列為世界遺產。威尼斯分佈在118個島嶼上,其歷史區主要建在沼澤地上,並通過水路網絡相連,其中最重要的是大運河。
大運河和里亞爾托大橋
漲潮和洪水是該市的長期敵人,氣候變化的加劇沒有給人們帶來了緩解的希望。。隨著威尼斯的沙地每年下沉幾毫米,威尼斯也越來越多地與下沉作鬥爭。溯到100年前,它比今天高出水面約25釐米。20到60年代,當城市的工業轉移到城市的郊區時,對淡水的需求很大,因此地下水從瀉湖下抽取出來。然而,這也導致威尼斯的下沉。儘管問題是在1960年代發現的,但抽水量限制並不能完全停止這一過程持續發生。
當海平面上升過高時,居民會發出警報,使他們能夠為即將到來的" acqua alta "("高水位")做好準備。然而,沙袋門口、木製走道和水泵並不是拯救城市的長期解決方案。威尼斯的水位上升在冬天和秋天尤為常見,洪水數量也逐年翻倍於過去40年來。
溫室效應和海平面上升
人為的溫室效應導致大氣升溫,其後果包括世界冰川的融化。例如在格陵蘭島上,科學家觀察到冰層大量的損失,並計算出夏季融化的冰比冬季融化的冰還多,故造成海平面的上升且威脅低窪國家。
海平面上升
防衛亞得里亞海的閘門系統
人為的溫室效應導致大氣升溫,其後果包括世界冰川的融化。例如在格陵蘭島上,科學家觀察到冰層大量的損失,並計算出夏季融化的冰比冬季融化的冰還多,故造成海平面的上升且威脅低窪國家。
現已設計了一套閘門系統,使亞得里亞海遠離城市。在2001年,義大利政府投票決定啟動MOSE(" Modulo Sperimentale Elettromeccanico "或"機電實驗模組")防洪專案,該專案使用鋼製閘門在威尼斯三個潟湖的入口來阻止漲潮。其大門由混凝土樁固定,寬20米、厚5米、高30米。當有漲潮危險時,空氣被泵入閘門,閘門上升形成保護屏障並像防洪牆一樣擋住潟湖。當水處於正常水準時,水門就淹沒在水下面。該專擬設79座鋼製閘門,總長1.5公里。
混凝土建築物和藻井
MOSE 閘門系統
Keller 傳送器在混擬土建築物
客戶製造了數位式流量計(bus),並使用KELLER的高精度系列33X和35X傳送器,其具有IP68保護。在混凝土建築物上安裝了測量計,並監測藻井的結構。
該解決方案保證了極高的精度-在幾公里長的毫米下–和與類似應用使用中的技術相比,其在品質上是一大進步。
相關產品: Highly Precise Pressure Transmitter Series 35 X
相關產品: Highly Precise Pressure Transmitter Series 33 X
水循環水位監測
俄羅斯聯邦水文氣象和環境監測局" Roshydromet "正在增加使用水位監測系統來監測河流和湖泊的地表水位和溫度。
不久之前,聯邦局六個部門開始採用由KELLER製造的自動化水位監測系統。其監控系統必須提供高度準確和透明的測量,因為俄羅斯國有機構必須控制其資料的安全性和保密性。
監測冰冷的地面水
水位監控系統是由一個36XW靜壓液位傳感器,用於測量壓力和溫度,和GSM i -2自動遠端發射器組成,可用於自動化收集數據和傳輸。GSM-2模組還配備可用於測量低壓的功能。
由於Roshydromet的北邊分部在芬蘭灣和墨西哥灣使用KELLER系統。GSM 盒必須能夠傳輸穩定的讀數,並在極端天氣條件(如溫度低至-40°C)能持續穩定地獨立工作數年。因其前者是位於芬蘭南部波羅的海的一個長寬海灣,而後者位於該國北部,流入北冰洋,在那裡的溫度可降至-35 °C。
靜壓系統在水中使用液位傳感器來監測冰的狀態。所有基於GSM-2的監控系統都是配備自動化和攝像機,以確保安全,並防止盜竊和故意破壞。大多數GSM盒子都安裝水循環安全箱中且靠近水循環監測系統。
Roshydromet’s 北區裝置
定期長期量測
這幾年來靜壓系統每隔一小時都會收集精確的測量資料。這些資料每十二小時就透過GSM/GPRS傳輸到Roshydmet。
量測資料僅每五到七年刪除一次,因為此時鋰電池也需要進行更換。其整個期間則無需進行其他維護工作。
廣泛安裝
在2017年10月,俄羅斯聯邦服務部西伯利亞分部提供了12個GSM-2模組和了液位傳送器(如下圖片)。俄羅斯的這一地區是冰天雪地帶來最大挑戰的地方是因為氣溫可能低至-38°C。除了安全攝像機外,這些裝置還安裝在金屬圍欄包圍的金屬外殼中,以防止任何破壞行為(如下圖片)。其錄像機有連接到GSM-2模組,當有人進入金屬柵欄,該模組將向西伯利亞分部發送消息通知。
俄羅斯聯邦服務西伯利亞分部
在2017年11月,在Roshyrdomet的Chernozem中部地區安裝了四個靜壓系統,那裡的氣溫可能降至-25°C。用鋼管製成的垂直桅杆,其需要微型GSM模組用於建造這些水文測量站。桅杆內部有直徑僅為57 mm(兩英寸)的模組。此安裝的好處是測量站保持隱藏狀態,並防止洪水氾濫。也可以監控河流上的冰層並配有自動攝像頭以確保安全。
Roshyrdomet的中央Chernozem地區
在Roshydromet的Novgorod區的測試現場還有兩個系統,除了上述安裝之外,還與集雨器相連。
Roshyrdomet的Chernozem地區測試地點的集雨器
